Xbox One S en One X HDMI-IC vervangen

• Console leeft, tv ziet niets — op elke tv

  De ventilator draait, het schijfstation reageert, maar geen enkel scherm pikt hem op. Heb je twee kabels en twee tv's geprobeerd en verandert er niets, dan ligt het aan de console. Ziet de aansluiting er dan ook nog gaaf uit, dan blijft de chip erachter over.

• De poort is onbeschadigd als je erin schijnt

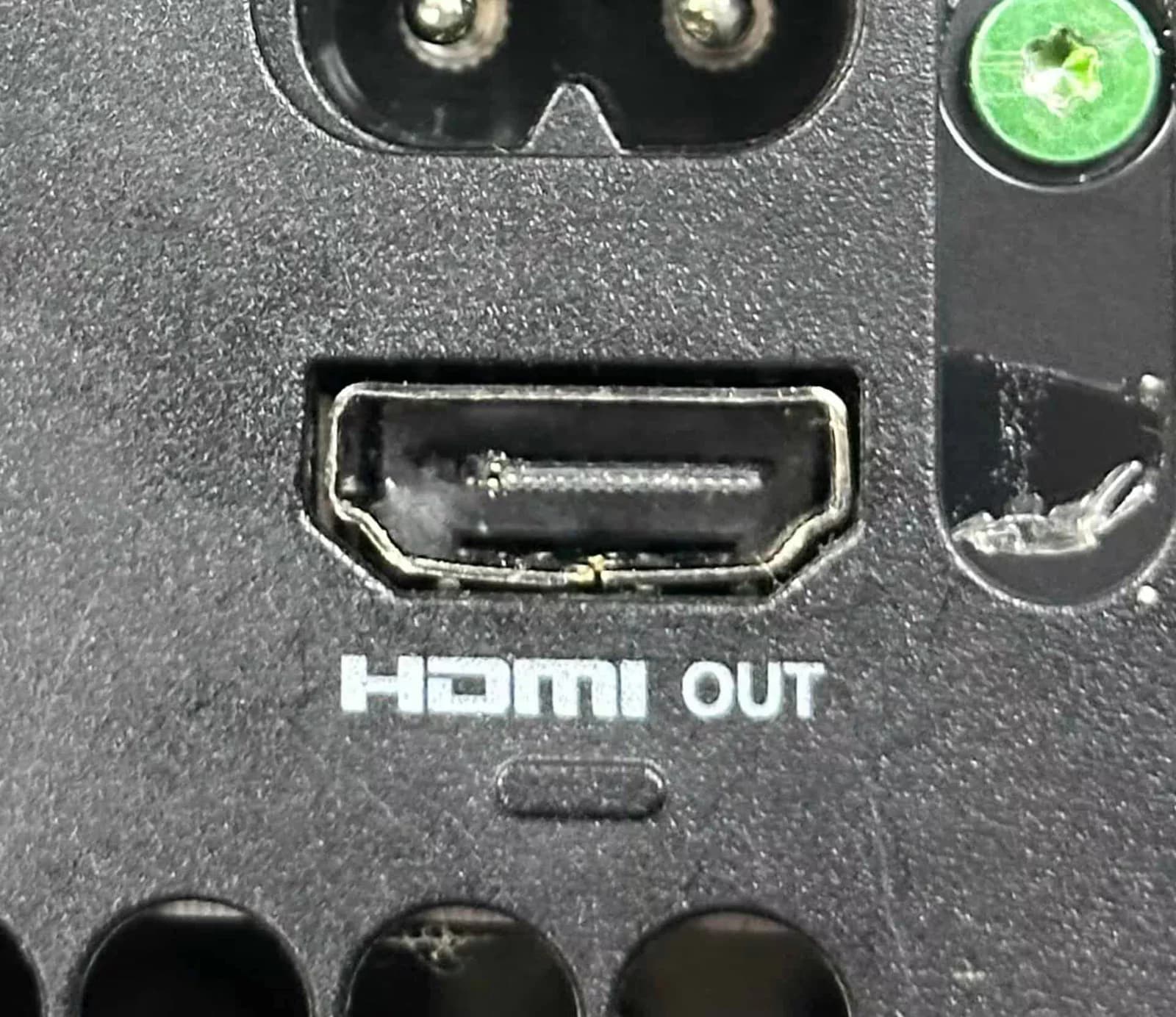

  Schijn met een zaklamp in de HDMI-uitgang en kijk naar de negentien dunne pinnen. Liggen ze op één lijn en op gelijke hoogte, zit het metalen frame muurvast en wiebelt de stekker niet, dan is de poort niet de oorzaak. Dat onderscheid is de hele kern: een nieuwe poort lost een dode chip niet op.

• Wel 1080p, geen 4K of HDR meer

  Je One X of One S geeft nog beeld, maar zodra je naar 4K of HDR gaat valt het weg of komt er ruis. Dat is een signaalkwaliteitsprobleem en dus bij uitstek de retimer: die chip bestaat er juist om het signaal op hoge snelheid schoon te houden. Mechanische schade aan een pin werkt nooit zo netjes gedoseerd.

• Het ging mis na onweer of na een kabelwissel met de console aan

  Een spanningspiek via de tv, de kabel of het stopcontact komt als eerste bij de chip aan. Hetzelfde geldt voor de kabel er in of uit trekken terwijl de Xbox aan staat, zeker als console en tv niet even goed geaard zijn. Kun je het moment aanwijzen, dan is dat een sterke aanwijzing richting de chip.

• Er zit al een nieuwe HDMI-poort in en het beeld bleef weg

  Is de poort eerder vervangen — door ons of door iemand anders — en bleef het scherm zwart, dan zit het defect verder naar binnen. Dat komt vaker voor dan je denkt: een poort die er met kracht uit is getrokken neemt de chip erachter nogal eens mee.

Twijfel je of het aan de HDMI-encoderchip ligt? Kom langs voor een diagnose van €24,99 — dat bedrag verrekenen we als je de reparatie daarna bij ons laat doen.

1. 01

   Eerst uitsluiten wat gratis is

   We hangen je console aan onze eigen kabel en testmonitor, proberen een andere ingang en zetten hem een keer helemaal spanningsloos. Bij een Xbox hoort daar ook de opslag bij: een schijf die niet meewerkt kan een zwart scherm geven terwijl aan het beeldpad niets mankeert. Dat is de goedkoopste uitsluiting die er is, en die doen we voordat er ook maar een schroef uit gaat.

2. 02

   Model bepalen en doormeten

   Welke chip erin zit, hangt af van welke Xbox One je hebt: de One S en de One X hebben de TI-retimer, de eerste Xbox One uit 2013 heeft die niet. We kijken dus eerst welk bord voor ons ligt, bekijken de poort onder de microscoop en meten daarna per datapaar aan de HDMI-lijnen. Zo zien we of één lijn eruit springt — dan is het een beveiligingscomponent of de poort — of dat de chip zelf niets meer doet. Je hoort één prijs vooraf en die staat vast.

3. 03

   Oude chip eraf, contactvlakken vlak maken

   De console gaat volledig uit elkaar tot het moederbord los op het soldeerstation ligt, met de omgeving afgeschermd; de onderdelen naast de retimer verdragen die hete lucht niet. De oude chip wordt op temperatuur gebracht en eraf getild, waarna we de contactvlakken schoonmaken en vlak maken. Het is een QFN met contacten langs de randen onder de behuizing — veertig stuks bij de TDP158 — dus dat voorwerk bepaalt of de nieuwe chip goed valt. Reballen komt er niet aan te pas: het gaat om verse pasta via een stencil.

4. 04

   Nieuwe chip erop, opbouwen en warm testen

   De nieuwe chip wordt uitgelijnd en met een gecontroleerd temperatuurprofiel vastgezet, waarna we onder de microscoop en met de meter controleren of er nergens contacten aan elkaar zitten. Daarna gaat de console dicht en volgt de test die telt: beeld en geluid op verschillende resoluties, HDR aan en uit, en daarna lang genoeg een game draaien om het bord echt warm te krijgen. Reken op 1 werkdag. Op het onderdeel en op het werk zit 6 maanden garantie.
