Nintendo Switch kortsluiting in het laadcircuit

Je hebt een dock, een usb-c-hub of een lader van een ander merk gebruikt, en sindsdien doet je Switch het niet meer. Soms is hij van het ene op het andere moment helemaal dood. Soms laadt hij niet meer terwijl hij het handheld nog prima doet. En soms werkt hij handheld nog wel, maar blijft de tv zwart.

Het korte antwoord

Is je Switch dood gegaan of gestopt met laden kort nadat je een dock, hub of lader van een ander merk gebruikte, dan is meestal niet de USB-C-poort stuk maar de chip erachter. De laadchip M92T36 regelt wat er via de poort binnenkomt; de beeldchip P13USB ernaast verzorgt het signaal naar de tv. Sneuvelt er een van de twee, dan is het bordreparatie onder de microscoop en geen poortwissel — een nieuwe poort lost er dan niets aan op.

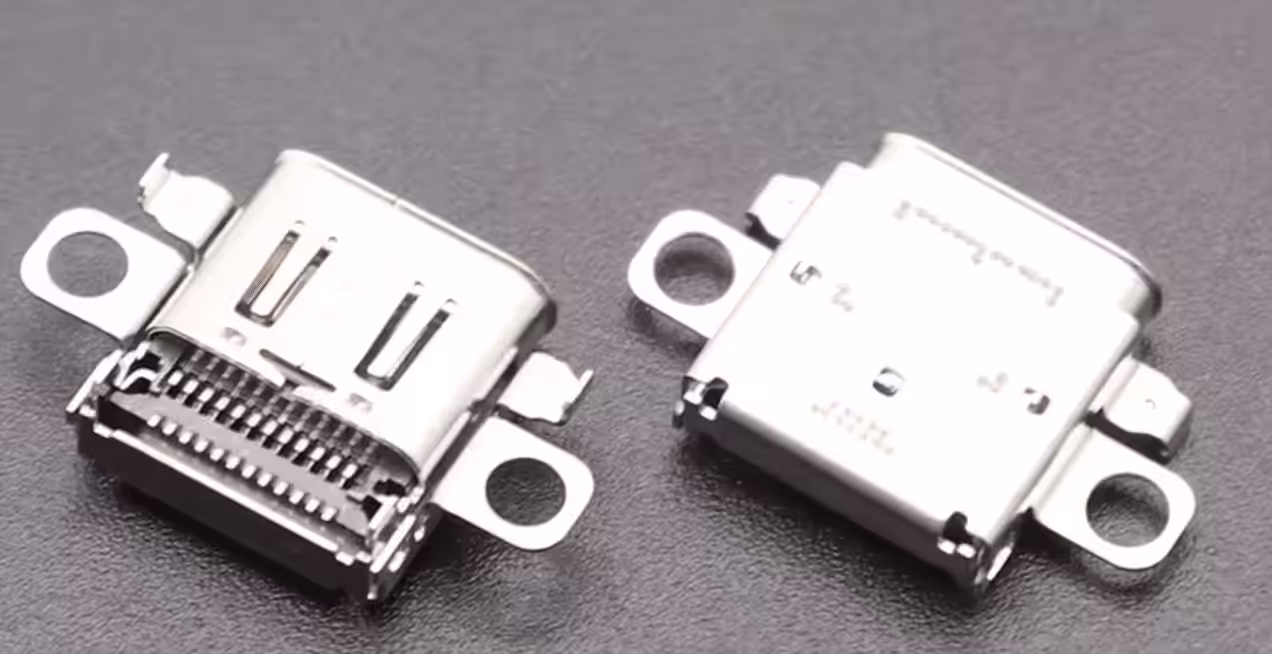

Twee losse USB-C-oplaadconnectoren van dichtbij, met de rij contactpennen waarachter de laadchip op het moederbord zit

Dat patroon is bekend. Achter de USB-C-aansluiting van de Switch zitten twee chips die samen bepalen wat er binnenkomt en wat eruit gaat. Ze zijn niet gebouwd op spanning die buiten de USB-C-afspraken valt, en dat is precies wat sommige docks en laders leveren. De poort zelf blijft dan vaak gaaf — wat je van buiten ziet, is dus niet waar het misging.

Deze pagina gaat over dat circuit. Is je connector fysiek beschadigd en laadt hij alleen nog schuin, kijk dan bij de oplaadpoort vervangen. Weet je nog helemaal niet waar het aan ligt, loop dan eerst de route langs op Nintendo Switch laadt niet op. Hieronder staat wat er gebeurt als de chip achter de poort het begeeft, hoe we poort en chip uit elkaar houden en waarom doorladen de schade groter maakt.

Eerste test

Poort of chip? Vier waarnemingen die het verschil maken

1. Wanneer begon het. Een poort slijt geleidelijk: eerst laadt hij alleen nog in een bepaalde hoek, later helemaal niet meer. Een chip gaat in één keer. Ging je console van normaal naar dood of naar 'laadt niet meer' binnen één sessie, en had je er net een ander dock, een hub of een vreemde lader aan hangen, dan wijst dat naar het circuit en niet naar de connector.

2. Test of de stand nog uitmaakt. Steek de originele kabel erin en beweeg hem zachtjes. Springt de laadindicatie aan en uit, dan is er los contact in de poort. Gebeurt er in geen enkele stand iets, terwijl de poort er van binnen gaaf uitziet en er niets in zit, dan is de poort waarschijnlijk niet de dader.

3. Kijk of alleen het beeld weg is. Werkt de console handheld gewoon, maar blijft de tv zwart terwijl het laden in het dock nog wel gaat, dan wijst dat naar de beeldchip. Die chip zit op dezelfde lijn als de poort en doet het video- en audiosignaal richting het dock; is de poort verkeerd belast geweest, dan is dit een van de eerste dingen die uitvalt.

4. Voel of er iets warm wordt. Wordt de adapter warm, of de behuizing rond de USB-C-poort, terwijl er niets oplaadt? Haal de kabel er dan uit en laat hem eruit. Warmte op die plek betekent weerstand waar geen weerstand hoort, en elke minuut dat je doorgaat vergroot de kans dat de sporen onder de chip beschadigd raken.

Oorzaken

Waardoor het laadcircuit van een Switch sneuvelt

  1. Een dock of hub die zich niet aan de USB-C-afspraken houdt

    Dit is de klassieker. Vanaf het eerste jaar van de Switch verschenen er berichten over consoles die het begaven na het gebruik van niet-officiële docks; Tom's Guide, TechRadar en SlashGear schreven er destijds alle drie over. De rode draad in die berichten: het gaat mis bij de onderhandeling over het vermogen, dus in het gesprek tussen dock en console over hoeveel spanning en stroom er mag lopen.

    SlashGear beschreef de M92T36 daarbij als de chip die de stroom door de USB-C-poort regelt — dezelfde poort waar ook het videosignaal doorheen gaat. Gaat die onderhandeling mis, dan krijg je zowel laadproblemen als beeldproblemen (bron: slashgear.com, over Switches die door niet-officiële docks onbruikbaar werden, geraadpleegd 19-9-2026). Dat verklaart waarom mensen met deze schade zo vaak twee klachten tegelijk melden.

  2. Een lader die meer levert dan de console vraagt

    Niet alleen docks doen dit. Een goedkope snellader, een autolader of een usb-c-hub met doorlaadfunctie kan spanning leveren die niet netjes is teruggeregeld. De Switch verwacht dat de tegenpartij zich aan de afspraak houdt; gebeurt dat niet, dan is de laadchip het eerste onderdeel dat de klap opvangt.

    Het verraderlijke is dat zo'n lader jarenlang goed kan gaan en dan één keer misgaat, bijvoorbeeld bij een spanningspiek of als de adapter zelf begint te falen. Je merkt niets aan de buitenkant en de kabel is niet de schuldige.

  3. De laadchip M92T36

    Dit is de power-IC vlak achter de USB-C-poort. Hij bepaalt hoeveel vermogen er binnenkomt, geeft dat door aan de rest van het bord en houdt de accu uit de gevarenzone. Reparatiebedrijven en onderdelenleveranciers noemen bij deze chip steevast dezelfde oorzaak: schade door een dock of lader van derden.

    Is hij doorgebrand, dan is het gedrag vaak absoluut: er gebeurt niets meer, of de console laadt in geen enkele stand. Vervangen is soldeerwerk op bordniveau met hete lucht onder de microscoop, niet een connector eraf en eraan. De chip is als los onderdeel in Nederland gewoon leverbaar (bron: dofix.nl, onderdelenpagina M92T36 voor de Nintendo Switch, geraadpleegd 19-9-2026), maar het plaatsen ervan is het werk.

  4. De beeldchip P13USB

    Naast de laadchip zit een tweede IC die het video- en audiosignaal richting de USB-C-poort regelt. Onderdelenleveranciers omschrijven hem als de chip voor het beeld- en geluidssignaal naar het dock of een extern scherm, en noemen als typische klachten: geen beeld via het dock, flikkerend beeld of een signaal dat wegvalt. Ook deze chip raakt beschadigd als er via de poort iets binnenkomt dat er niet hoort.

    Vandaar dat wij bij een console die handheld nog werkt maar geen beeld meer geeft, niet meteen naar het dock kijken. Ligt het aan het dock, de kabel of de tv-ingang, dan staat dat op geen beeld op tv. Is dat uitgesloten, dan zit het op het bord.

  5. Doorladen terwijl het al misgaat

    Kortsluiting is zelden een moment; het is meestal een proces. Er ontstaat een weg voor de stroom die er niet hoort te zijn, en daar wordt warmte geproduceerd. Elke keer dat je de lader erin steekt om 'even te kijken of hij het nu wel doet', loopt die stroom opnieuw.

    Dat is het verschil tussen een chip vervangen en sporen herstellen die onder de chip zijn weggebrand. Daarom is het advies bij warmte rond de poort zo kort: kabel eruit, laten liggen, laten meten.

  6. Vocht en een val met de kabel erin

    Niet elke kortsluiting komt uit een dock. Vocht dat tussen twee aansluitingen komt terwijl er spanning op staat, doet hetzelfde; dat is ook precies waarom je een natte console niet aanzet. Wat je daarbij als eerste moet doen, staat bij waterschade aan een Nintendo Switch.

    Een val met de kabel erin is de derde route: de stekker werkt dan als hefboom, waardoor niet alleen de connector maar ook de sporen eronder het kunnen begeven. Van buiten zie je dan een gave poort op een console die niets meer doet.

Stappenplan

Wat je zelf kunt doen — en waar je moet stoppen

  1. Stap 1 van 6

    Haal de console van het verdachte dock of de hub af

    Koppel alles los en leg het dock, de hub of de lader waarmee het misging apart. Gebruik hem niet meer, ook niet voor een ander apparaat totdat je zeker weet dat hij deugt. Dit is de stap die voorkomt dat er een tweede console bijkomt.

  2. Stap 2 van 6

    Test met de originele adapter, rechtstreeks in het stopcontact

    Sluit de originele Nintendo-adapter aan, zonder stekkerdoos, verlengsnoer of tussenstukje. Laat hem een half uur hangen zonder eraan te zitten. Komt er daarna niets op het scherm en is er geen laadindicatie, dan heb je in elk geval de lader als oorzaak uitgesloten.

  3. Stap 3 van 6

    Voel of er iets warm wordt en stop als dat zo is

    Leg je vinger op de adapter en op de behuizing rond de USB-C-poort. Warmte daar terwijl er niets laadt, is een stopsignaal: haal de kabel eruit en steek hem er niet opnieuw in. Warmte betekent stroom die een weg neemt die niet bedoeld is, en dat maakt de schade elke minuut groter.

  4. Stap 4 van 6

    Kijk of het alleen het beeld naar de tv betreft

    Werkt de console handheld gewoon, probeer dan een andere HDMI-kabel en een andere ingang op de tv, en test zo mogelijk met een ander dock. Blijft het beeld weg terwijl het laden in het dock nog werkt, dan wijst dat naar de beeldchip in de console in plaats van naar het dock.

  5. Stap 5 van 6

    Kijk met een zaklamp in de poort, maar peuter er niet in

    Schijn recht in de USB-C-opening. Zie je een grijze prop, dan is het waarschijnlijk gewoon pluis en geen chip. Zie je een contact scheef staan, dan is het de connector. Ziet alles er netjes uit, dan is dat juist een aanwijzing dat het probleem dieper zit. Steek er nooit iets metaals in.

  6. Stap 6 van 6

    Noteer welk dock, welke kabel en welke adapter je gebruikte

    Schrijf merk en type op van het dock, de hub of de lader waar het misging, en wat er daarna precies gebeurde. Die informatie bepaalt bij ons waar we als eerste meten, en scheelt je zoektijd — en dus wachttijd.

Alles geprobeerd en nog steeds hetzelfde?

Dan is het iets voor onze werkbank: diagnose vooraf, reparatie vanaf €89,99 en 6 maanden garantie.

Zo doen wij het

Let op

Veelgemaakte fouten

  • Niet doen

    De oplaadpoort laten vervangen terwijl de chip het probleem is

    Dit is de duurste misvatting bij deze klacht. Een nieuwe connector op een bord waar het laadcircuit doorgebrand is, verandert niets: de console laadt nog steeds niet. Laat eerst meten waar de stroom stopt, dan weet je welk onderdeel er nodig is.

  • Niet doen

    Het verdachte dock nog een keer proberen

    De verleiding om te controleren of het echt daardoor kwam, is groot. Maar als dat dock inderdaad de dader is, richt je met die tweede poging nieuwe schade aan — en soms op een console die nog half werkte. Leg hem apart tot er iemand naar gekeken heeft.

  • Niet doen

    Doorladen met een adapter die warm wordt

    Een adapter die warm wordt terwijl er niets oplaadt, is geen teken dat hij hard zijn best doet. Het is een teken dat er stroom loopt waar die niet hoort. Elke laadpoging daarna vergroot de kans dat de sporen onder de chip beschadigd raken, en daarmee de kans dat de reparatie niet meer lukt.

  • Niet doen

    Een tweede console op hetzelfde dock zetten

    We hebben huishoudens gezien waar twee consoles kort na elkaar binnenkwamen met dezelfde klacht. Als je vermoedt dat het aan een dock of hub ligt, is dat vermoeden reden genoeg om het ding uit de omloop te halen tot het tegendeel is aangetoond.

  • Niet doen

    Aannemen dat de console total loss is

    Een Switch die na een dock helemaal dood is, lijkt afgeschreven. In de praktijk is het vaak één chip, en zit er een moederbord onder dat verder ongeschonden is. Je spellen, saves en account staan bovendien op de interne opslag en blijven bij dit soort werk gewoon staan.

Diagnose

Wat je ziet en wat daarachter zit

Wat je ziet en wat daarachter zit
Wat je zietWaarschijnlijke oorzaakWat nodig is
Console is dood sinds het gebruik van een dock of hub van een ander merkDoorgebrande laadchip op het moederbordMoederbordreparatie
Laadt in geen enkele stand, poort ziet er gaaf uit en is schoonLaadcircuit achter de poortDiagnose, daarna moederbordreparatie
Handheld werkt, geen beeld meer via het dockBeeldchip of de video-lijn vanaf de poortDiagnose, daarna moederbordreparatie
Laadt alleen als je de kabel schuin houdt of tegenhoudtBeschadigde contacten in de connectorOplaadpoort vervangen
Adapter of de behuizing rond de poort wordt warm zonder dat er geladen wordtKortsluiting op de laadlijnDirect stoppen met laden en een diagnose
Begon nadat er vocht bij is geweest of na een val met de kabel erinCorrosie of losgescheurde sporen onder de connectorDiagnose, daarna waterschadebehandeling of moederbordreparatie

Prijzen per model

Moederbordreparatie: prijs per Switch-model

Bordwerk onder de microscoop aan het laad- of videocircuit. Voor de Switch 2 doen we dit per geval en hoor je de prijs na de diagnose.

Moederbordreparatie: prijs per Switch-model
ModelVanaf
Nintendo Switch€89,99
Nintendo Switch OLED€89,99
Nintendo Switch Lite€69,99

Prijzen komen rechtstreeks uit onze catalogus en zijn inclusief onderdeel, montage en 6 maanden garantie. De exacte prijs voor jouw model zie je bij het maken van de afspraak.

Verdieping

Hoe wij poort en chip uit elkaar houden

We beginnen bij de aansluiting: komt er spanning binnen op de contacten van de poort, en is die spanning stabiel? Zo niet, dan ligt het aan de kabel, de adapter of de connector, en zijn we snel klaar. Wel spanning maar niets erachter, dan gaan we een stap verder het bord op.

Daarna meten we of de laadlijn voorbij de chip komt en of er ergens een sluiting naar massa zit. Een chip die is doorgebrand, laat dat meten zien; een chip die er visueel ongeschonden uitziet kan onder de microscoop toch een verbrand randje hebben. We kijken ook naar de componenten eromheen, want een piek slaat zelden precies één ding stuk.

Gaat het om het beeld, dan volgen we dezelfde route over de videolijn. Is de conclusie dat de chip vervangen moet worden, dan gebeurt dat met hete lucht onder de microscoop, met afscherming van alles eromheen. De console gaat daarna aan de belastingtest voordat hij terugkomt: laden, docken, beeld en geluid.

Verdieping

Per model: Switch, OLED, Lite en Switch 2

Bij de Nintendo Switch en de Switch OLED zitten zowel de laadchip als de beeldchip op het bord; die modellen kunnen dus allebei de klachten geven die hierboven staan. Ze hebben ook allebei een dock, dus 'geen beeld op de tv' is daar een reëel symptoom.

De Switch Lite heeft geen dock en geen video-uitgang. Daar bestaat de beeldklacht dus niet, en blijft alleen het laadverhaal over. Een Lite die na een vreemde lader niets meer doet, is meteen helemaal stil, want er is geen tweede route naar binnen.

Bij de Switch OLED verzorgt dezelfde poort het laden én het beeld. Twee klachten tegelijk zijn daar dus juist logisch en geen toeval.

De Switch 2 heeft twee USB-C-poorten en een moederbord dat we per geval beoordelen; bordwerk staat bij dat model op aanvraag in plaats van met een vaste prijs. Laadt de ene poort wel en de andere niet, begin dan bij Switch 2 laadt niet op.

Verdieping

Waarom een nieuwe poort hier niets oplost

Als een console niet laadt, is 'de poort vervangen' de meest voor de hand liggende gedachte. Bij een connector met verbogen contacten klopt dat ook. Maar bij een doorgebrande laadchip vervang je dan het enige onderdeel dat nog heel was.

Wij meten daarom eerst en bestellen daarna pas. Een diagnose kost €24,99, en dat bedrag vervalt zodra je de reparatie bij ons laat doen. Blijkt het toch gewoon de connector te zijn, dan is dat goed nieuws: dat is een poortreparatie en geen bordwerk.

Wat de prijs van bordwerk bepaalt: welk model je hebt, welke chip het is en of de sporen eronder nog heel zijn. Dat laatste hangt vooral af van hoe lang er is doorgeladen nadat het misging. Kunnen we hem niet repareren, dan betaal je niets — ook de diagnose niet.

Naar de werkbank

Wanneer schakel je een professional in?

Zodra de lader is uitgesloten en de poort er gaaf uitziet, houdt zelf uitzoeken op. Wat er dan nog te doen valt, is meten: komt er spanning binnen, komt die voorbij de laadchip, en zit er ergens een sluiting naar massa. Daar heb je een voeding met stroombegrenzing, een multimeter en een microscoop voor nodig, plus een beeld van hoe het circuit hoort te lopen. Zonder die meting is elke vervanging een gok, en een gok kost hier precies één onderdeel te veel.

Kom in elk geval langs als de adapter of de poort warm wordt, als de console dood is sinds het gebruik van een dock of lader van een ander merk, of als hij handheld nog werkt maar de tv zwart blijft. Wij meten waar de stroom stopt, zeggen vooraf wat het kost en beginnen pas als jij akkoord bent. Kunnen we hem niet repareren, dan betaal je niets — ook de diagnose niet. Is hij wel te repareren en zie je er zelf van af, dan betaal je alleen de diagnose, en die vervalt zodra je de reparatie bij ons laat uitvoeren. Op het vervangen onderdeel krijg je zes maanden garantie.

Zie ook de iFixit: het vervangen van de M92T36-laadchip op een Nintendo Switch voor officiële informatie van de fabrikant.

Plan een diagnosevanaf €24,99Eerst overleggen via WhatsApp
  • Diagnose vooraf
  • 6 maanden garantie
  • No cure, no pay

Voorkomen

Zo houd je het laadcircuit heel

Deze schade is bijna altijd te voorkomen, en dat begint bij wat je in de poort steekt.

  • Gebruik het originele dock en de originele adapter, of een merkadapter met USB Power Delivery van een fabrikant die je kent.
  • Wees extra voorzichtig met goedkope reisdocks en usb-c-hubs met doorlaadfunctie: dat is de categorie waar de meldingen vandaan komen.
  • Sluit de console niet aan op een dock dat je van iemand hebt overgenomen zonder te weten welk merk het is.
  • Stop met laden zodra de adapter of de omgeving van de poort warm wordt, ook als het laden nog lijkt te werken.
  • Laad niet door met een kabel die alleen in één hoek werkt: dat is een connectorklacht die uiteindelijk het bord raakt.
  • Haal de stekker uit het stopcontact bij onweer als de console in het dock staat.

Over ons

Waarom FixMyTech

10+ jaar ervaring
Onze specialisten repareren al meer dan 10 jaar consoles, smartphones, tablets en laptops, en kennen de veelvoorkomende defecten per merk en model.
Diagnose vooraf
We onderzoeken eerst je device grondig en geven een duidelijke prijsopgave voordat we daadwerkelijk beginnen met repareren.
Kwaliteitsonderdelen
We werken uitsluitend met onderdelen die aan fabrieksspecificaties voldoen, zodat je reparatie net zo betrouwbaar is als het origineel.
6 maanden garantie
Op elk door ons vervangen onderdeel, zodat je met een gerust hart weer verdergaat na de reparatie.
Doorlooptijd vooraf bekend
Hoe lang een reparatie duurt verschilt per klacht; bij elke reparatie op deze site zie je de doorlooptijd naast de prijs staan, en je hoort hem nog een keer bij het maken van de afspraak.
Langskomen of opsturen
Breng je device langs in onze winkel in Rotterdam-Kralingen, of stuur het veilig verpakt naar ons op — wat jou het beste uitkomt.

Vragen

Veelgestelde vragen

Kan een dock van een ander merk mijn Switch echt slopen?

Het is een bekend verschijnsel dat al vanaf het eerste jaar van de Switch wordt gemeld, onder meer door Tom's Guide, TechRadar en SlashGear. Het gaat mis in de onderhandeling over het vermogen tussen dock en console, waarna de chip die dat regelt de klap opvangt. Niet elk dock van een ander merk doet dit, maar het risico zit vrijwel uitsluitend in die hoek.

Wat doet de M92T36 precies?

Dat is de chip vlak achter de USB-C-poort die regelt wat er via die poort binnenkomt: hoeveel spanning en stroom er mag lopen, en wat daarvan naar de accu gaat. Valt hij uit, dan laadt de console niet meer of doet hij helemaal niets, terwijl de poort er van buiten gaaf uitziet.

Mijn Switch werkt handheld maar geeft geen beeld meer op de tv. Hoort dat hierbij?

Dat kan. Naast de laadchip zit een chip die het beeld- en geluidssignaal naar het dock verzorgt, en die raakt door dezelfde oorzaak beschadigd. Sluit eerst de kabel, de tv-ingang en het dock uit; blijft het beeld dan weg terwijl het laden gewoon werkt, dan wijst dat naar de console.

Is de oplaadpoort dan ook altijd stuk?

Nee, en dat is juist het punt. Bij deze schade is de connector meestal nog helemaal in orde — de piek is er dwars doorheen gegaan naar de chip erachter. Vervangen we alleen de poort, dan verandert er niets aan de klacht.

Hoe stellen jullie vast of het de poort of de chip is?

We meten of er spanning binnenkomt op de contacten van de poort, of die voorbij het laadcircuit komt en of er ergens een sluiting naar massa zit. Daarmee weten we of het bij de connector blijft of bordwerk wordt, voordat er ook maar één onderdeel besteld is.

Kan dit ook gebeuren zonder dat ik een dock van een ander merk heb gebruikt?

Ja. Vocht dat tussen twee aansluitingen komt terwijl er spanning op staat, doet hetzelfde, en een val met de kabel erin kan de sporen onder de connector losscheuren. Ook een adapter die zelf begint te falen, kan een piek afgeven.

Geldt dit verhaal ook voor de Switch 2?

De Switch 2 heeft twee USB-C-poorten en een ander moederbord, en beide poorten zitten er gesoldeerd op. Bordwerk aan dat model doen we per geval, dus daar staat geen vaste prijs bij maar horen we eerst wat er aan de hand is. Werkt één van de twee poorten nog wel, meld dat dan meteen: dat scheelt in de diagnose.

Is een moederbord met een doorgebrande chip nog te repareren?

Vaak wel. Het is bordwerk onder de microscoop en het staat of valt bij de vraag of de sporen onder en rond de chip nog heel zijn. Hoe langer er is doorgeladen nadat het misging, hoe kleiner die kans. Lukt het niet, dan betaal je niets.

Hoeveel garantie krijg ik op de reparatie?

We bieden standaard 6 maanden garantie op elk door ons vervangen onderdeel.

Wat als jullie mijn device niet kunnen repareren?

No fix, no pay: kunnen we het niet repareren, dan betaal je niets, ook geen diagnose. Alleen bij waterschade rekenen we onderzoekskosten, omdat het reinigen en meten hoe dan ook gebeurt.

Staat je vraag er niet bij? Bekijk onze volledige veelgestelde vragen of neem contact op via klantenservice.

Een Switch die dood is of niet meer laadt sinds er een dock, hub of lader van een ander merk aan hing, is zelden een kapotte poort. Het is het circuit erachter, en dat vraagt om meten in plaats van om een onderdeel bestellen. Wordt er iets warm, stop dan meteen met laden: dat ene advies bepaalt vaak of de reparatie nog lukt.

Twijfel je of het de connector of de chip is? Maak een afspraak of loop binnen aan de Vlietlaan 51A in Rotterdam-Kralingen; we meten waar de stroom stopt, zeggen vooraf wat het kost en geven zes maanden garantie op wat we vervangen. Alle Nintendo-reparaties met hun vaste prijs staan op Nintendo Switch reparatie Rotterdam.
